thiết kế silo

thiết kế xilo - chi tiết cấu kiện đi kèm
Tùy từng yêu cầu vật liệu chứa tính toán tỉ trọng riêng & tính toán thể tích chứa đủ yêu cầu , tải trọng  phần chứa  & tải trọng vật liệu chế tạo xilo để tính kết cấu ( thân , đỉnh , đáy , chân chịu tải ....)

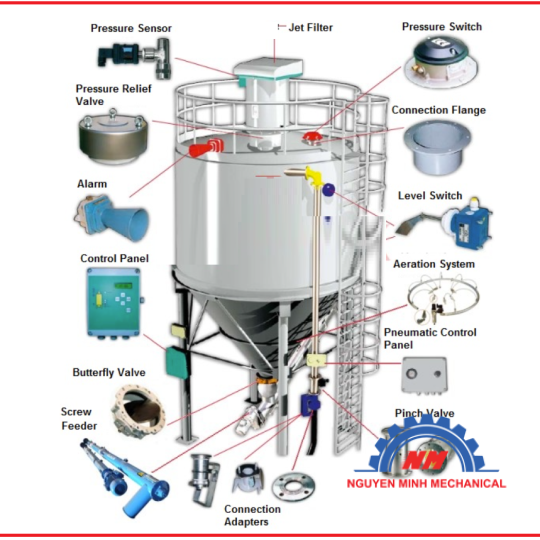

- để an toàn làm việc Silo chứa chất rắn rời có một số thiết bị gắn vào để hoạt động bình thường.

• Mức sản phẩm trong silo được theo dõi.
• Bộ lọc silo được sử dụng để thu gom bụi.
• Cảm biến áp suất,
• van giảm áp hoạt động để đảm bảo an toàn cho silo.
• Thiết bị hỗ trợ xả hoạt động để tạo ra dòng sản phẩm bền.
• Van và bộ nạp kiểm soát việc xả silo.

1. Bộ lọc phản lực

Bộ lọc phản lực silo được sử dụng để ngăn chặn bất kỳ bụi nào phát ra từ silo. Trong quá trình vận chuyển bằng khí nén các chất rắn rời đến silo, sẽ có không khí và bụi bên trong silo. Bộ lọc phản lực được sử dụng để xả không khí và lọc bụi. Xi măng, tro, thực phẩm, nhựa, khoáng chất thường được nạp vào silo bằng hệ thống vận chuyển bằng khí nén của xe tải rời. Bộ lọc silo được sử dụng để thông hơi các silo này mà không phát thải bụi.

2 Công tắc mức silo /

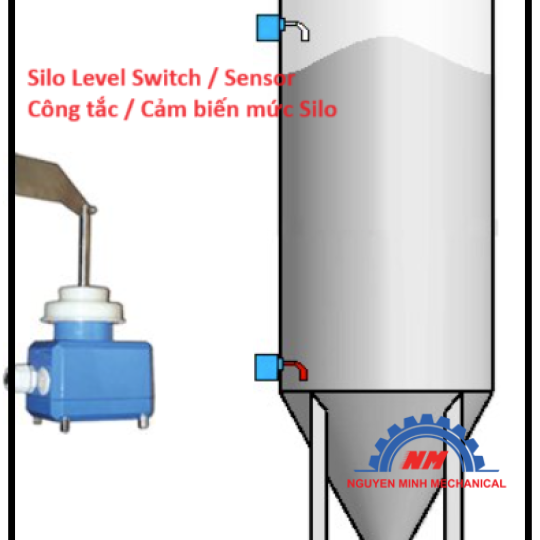

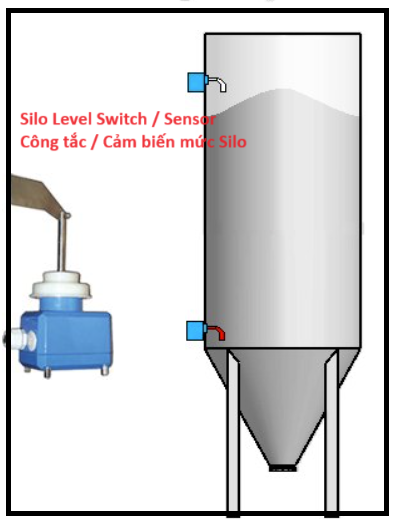

Cảm biến Công tắc mức silo (đôi khi được gọi là cảm biến mức silo) được sử dụng để theo dõi mức vật liệu rời trong silo. Một cánh khuấy quay trên cảm biến được nhúng vào silo. Khi sản phẩm lấp đầy xung quanh cánh khuấy, nó không thể quay nữa. Và một tín hiệu được tạo ra để chỉ ra rằng mức đã vượt quá vị trí của cảm biến mức.

3. Van giảm áp silo

Van giảm áp silo được sử dụng để ngăn chặn bất kỳ sự tạo ra áp suất cao nào bên trong silo. Trong quá trình nạp silo bằng hệ thống vận chuyển khí nén, có thể có nguy cơ tăng áp suất bên trong silo. Van giảm áp sẽ xả silo nếu mức áp suất tăng cao hơn mức đã xác định và duy trì áp suất thấp. Van giảm áp silo là một trong những thiết bị an toàn quan trọng được sử dụng trong silo chứa chất rắn rời.

4. Cảm biến áp suất silo

Cảm biến áp suất silo được sử dụng để đo mức áp suất không khí bên trong silo. Cảm biến này gửi tín hiệu đến hệ thống điều khiển silo hoặc hệ thống tự động hóa để chỉ ra mức áp suất.

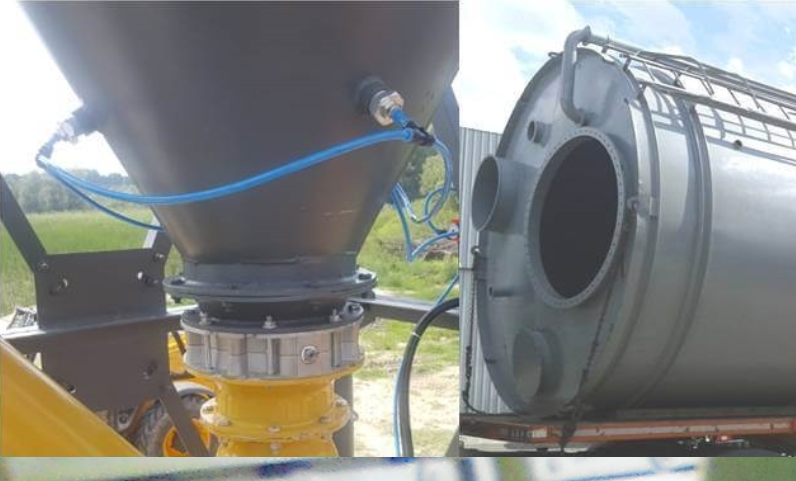

5. Tấm sục khí silo/

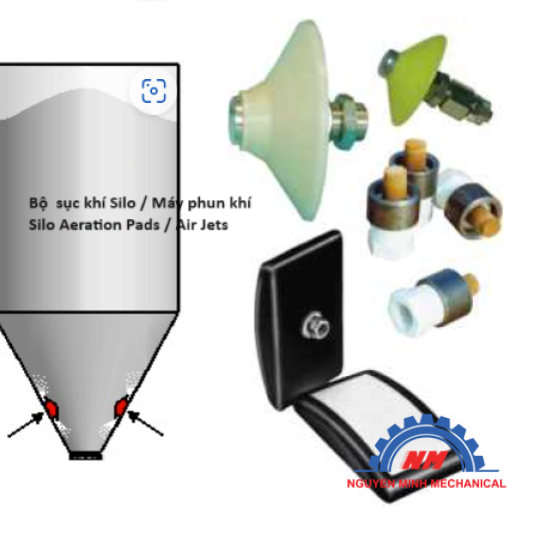

Phun khí Để lưu hóa chất rắn rời bên trong silo, người ta sử dụng tấm sục khí. Vật liệu lưu hóa sẽ chảy dễ dàng và việc xả silo sẽ tốt hơn. Tấm sục khí/Phun khí được đặt gần mặt bích cửa xả của silo. Không khí nén được đưa vào các tia khí và giúp chất rắn rời chảy tốt hơn.

6. Van bướm xả silo

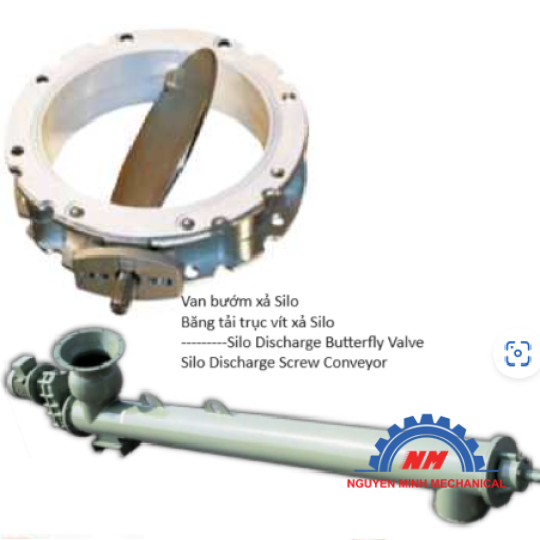

Van bướm được sử dụng để kiểm soát việc xả chất rắn rời khỏi silo.

7. Băng tải trục vít xả

Silo Băng tải trục vít được sử dụng rộng rãi bên dưới silo để kiểm soát dòng chảy của chất rắn rời.

8. Van quay

Van quay đặt bên dưới silo, được sử dụng để kiểm soát chất rắn rời (dạng bột hoặc dạng hạt) xả từ các đơn vị này và các thiết bị cấp liệu như băng tải, máy cấp liệu trục vít, máy trộn, v.v.

9. Bộ kích hoạt thùng

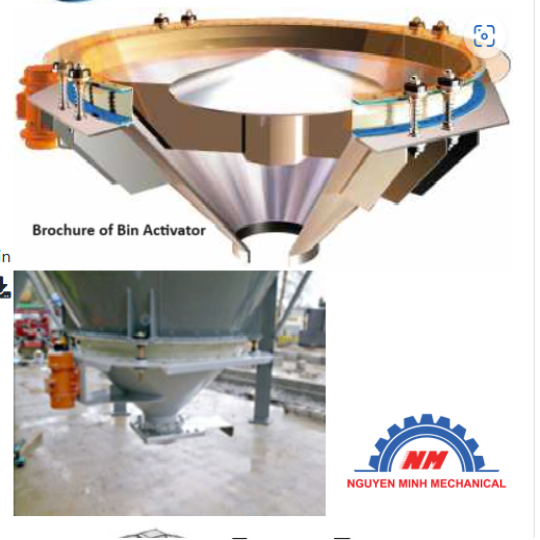

Bộ kích hoạt thùng cũng được gọi là bộ xả thùng rung. Chúng tạo ra rung động bên dưới silo để làm lỏng chất rắn rời trong silo, làm cho nó chảy xuống và xả dễ dàng hơn. Bộ kích hoạt thùng rất hữu ích cho chất rắn rời chảy mạnh. Tờ rơi về Bộ kích hoạt thùng

10. Hệ thống điều khiển silo

Hệ thống điều khiển silo được sử dụng trong silo, nơi xe tải rời nạp silo bằng hệ thống vận chuyển khí nén. Chúng kiểm tra mức sản phẩm trong silo, áp suất bên trong silo, chúng kiểm soát bộ lọc phản lực, van đầu vào và van xả để đảm bảo an toàn và độ tin cậy.

11. Van kẹp

Van kẹp được sử dụng để kiểm soát dòng chảy của chất rắn dạng khối trong các đường ống vận chuyển khí nén. Van hoạt động, hành động kẹp được thực hiện bằng áp suất không khí đặt trên ống lót. Ống lót linh hoạt đóng chặt đường ống. Khi van mở, không có bộ phận hoặc hình học bên trong nào có thể chặn hoặc làm chậm dòng chảy.
